Diagnóstico y Reparación de Dirección Asistida: Guía Técnica Completa para Sedanes Modernos
Cómo diagnosticar y reparar la dirección asistida hidráulica, electrohidráulica y eléctrica: síntomas, códigos, purgado, sensor de par y mantenimiento.
🔄 Última actualización: 2 de noviembre de 2026
📋 Contenido del Artículo
- Mantenimiento y Diagnóstico de Sistemas de Dirección Asistida
- Tipología y Componentes de los Sistemas de Dirección
- Dirección Asistida Hidráulica (HPS)
- Dirección Asistida Electrohidráulica (EHPS)
- Dirección Asistida Eléctrica (EPS/EPAS)
- Síntomas de Falla: Identificación Precisa
- Síntomas Comunes a Todos los Sistemas
- Síntomas Específicos de Sistemas Hidráulicos
- Síntomas Específicos de Sistemas Eléctricos (EPS)
- Protocolo de Diagnóstico Paso a Paso
- Paso 1: Inspección Visual y Consulta de Códigos de Error
- Paso 2: Verificación de Fluidos y Componentes Hidráulicos
- Paso 3: Verificación de la Correa de Servicio (HPS)
- Paso 4: Pruebas del Sistema Eléctrico y Electrónico
- Paso 5: Prueba de la Bomba Hidráulica (HPS)
- Procedimientos de Reparación y Sustitución
- Sustitución de la Bomba de Dirección Hidráulica
- Sustitución de una Manguera Hidráulica
- Intervención en Sistemas de Dirección Eléctrica (EPS)
- Purgado del Sistema Hidráulico
- Mantenimiento Preventivo y Buenas Prácticas
- Para Sistemas Hidráulicos
- Para Sistemas Eléctricos (EPS)
- Preguntas Frecuentes
Mantenimiento y Diagnóstico de Sistemas de Dirección Asistida
Un sistema de dirección asistida que funciona correctamente es fundamental para la seguridad y la comodidad de conducción, especialmente en vehículos urbanos como los sedanes. Una falla en este sistema no solo se manifiesta como una molestia, sino como un riesgo tangible. Este manual técnico detalla el proceso para identificar síntomas, diagnosticar la causa raíz y aplicar las soluciones correctivas en los tres tipos de sistemas predominantes: hidráulico (HPS), electrohidráulico (EHPS) y eléctrico (EPS, también llamado EPAS, Electric Power-Assisted Steering).
Lo analizamos a fondo aquí: Mantenimiento Preventivo de Autos: Qué Revisar y Cada Cuánto Tiempo 🚗💨.

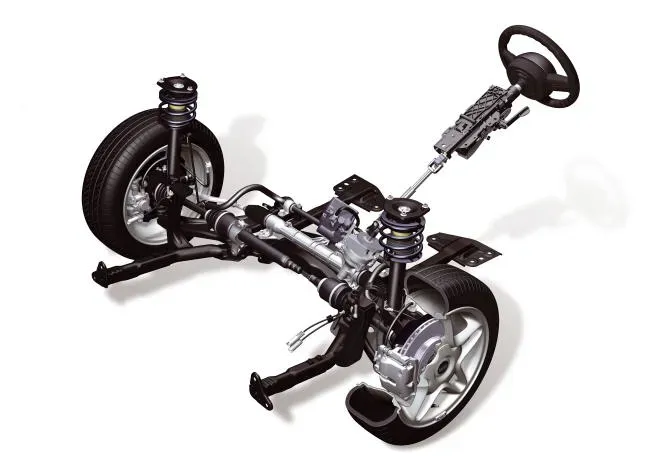

Tipología y Componentes de los Sistemas de Dirección
Comprender la arquitectura del sistema es el primer paso para un diagnóstico certero. La tecnología ha evolucionado desde los sistemas puramente mecánicos-hidráulicos hasta los actuales sistemas totalmente eléctricos, buscando mayor eficiencia y precisión.
| Tipo de Sistema | Principio de Funcionamiento | Componentes Críticos | Vehículo Ejemplo |
|---|---|---|---|
| Dirección Hidráulica (HPS) | Una bomba accionada por el motor (mediante correa) presuriza fluido hidráulico para asistir el movimiento de la cremallera. | Bomba hidráulica, depósito y fluido, mangueras, válvula de control, cremallera. | Lexus LS 400 clásico. |
| Dirección Electrohidráulica (EHPS) | Similar a la HPS, pero la bomba es accionada por un motor eléctrico, no por el motor de combustión. | Bomba eléctrica, módulo de control, sensor de par, resto de componentes hidráulicos. | Algunos sedanes de gama media de la década anterior. |
| Dirección Eléctrica (EPS/EPAS) | Un motor eléctrico ubicado en la columna o la cremallera proporciona asistencia directamente, sin fluidos. | Motor eléctrico, sensor de par y ángulo, módulo de control integrado (ECU). | La mayoría de los sedanes y SUV nuevos. |
Dirección Asistida Hidráulica (HPS)
Es el sistema tradicional. Su eficiencia está ligada al motor, ya que la bomba roba energía constantemente. Los problemas comunes giran en torno a fugas de fluido, desgaste de la bomba y degradación del líquido.
Dirección Asistida Electrohidráulica (EHPS)
Un punto intermedio. Al eliminar la correa de accesorios, mejora la eficiencia del motor. El diagnóstico combina elementos eléctricos (motor de la bomba, fusibles) e hidráulicos.
Dirección Asistida Eléctrica (EPS/EPAS)
El estándar en sedanes nuevos. Sistemas como el EPAS ofrecen asistencia variable y suelen estar integrados con los sistemas avanzados de asistencia al conductor (ADAS) y con el control de estabilidad. Su diagnóstico es principalmente electrónico.
Síntomas de Falla: Identificación Precisa
Un diagnóstico acertado comienza con la correcta interpretación de los síntomas. Estos pueden ser comunes a varios sistemas o específicos de uno.
Síntomas Comunes a Todos los Sistemas
Volante excesivamente duro: La asistencia es nula o insuficiente. En frío, puede ser más evidente en sistemas hidráulicos con fluido degradado.
Holgura o juego excesivo en el volante: Suele estar relacionado con componentes mecánicos desgastados (terminales, rótulas) más que con el sistema de asistencia propiamente dicho.
Vibraciones transmitidas al volante: Pueden originarse en neumáticos desbalanceados, pero una bomba hidráulica defectuosa o un motor EPS desalineado también las causan.
Síntomas Específicos de Sistemas Hidráulicos
Zumbido o gruñido al girar: Clásico de nivel bajo de fluido, aire en el sistema o bomba desgastada. El tono varía con las revoluciones del motor.
Fugas de fluido: Líquido de color rojo o ámbar en el suelo o en componentes del chasis. Es una falla crítica que debe atenderse de inmediato para evitar la destrucción de la bomba o la cremallera.
Síntomas Específicos de Sistemas Eléctricos (EPS)
Testigo de advertencia encendido en el cuadro: El módulo de control ha detectado un fallo. Como señalan los manuales de propietario, un testigo rojo fijo exige detener el vehículo en condiciones seguras y contactar asistencia.
Asistencia intermitente o "a saltos": Puede deberse a un fallo en el sensor de par, problemas de conexión o un suministro de voltaje inestable desde la batería o alternador.
Modo de seguridad (fall-safe): El sistema se desactiva y la dirección se vuelve manualmente operable, pero con mucho mayor esfuerzo. Suele activarse tras detectar una falla grave.
Protocolo de Diagnóstico Paso a Paso
Un enfoque metódico evita reemplazar componentes innecesariamente. Siga este orden lógico.
Paso 1: Inspección Visual y Consulta de Códigos de Error
Para todos los sistemas: Inspeccione visualmente busca signos obvios de daño, corrosión en conexiones eléctricas o humedad. Para sistemas EPS: Conecte un escáner OBD-II capaz de comunicarse con el módulo de dirección. Anote y analice los códigos de falla (DTC). Un código como U0415 (Invalid Data Received from Anti-Lock Brake System Control Module) indica un problema de comunicación con otros sistemas, no una falla directa de la EPS.
Paso 2: Verificación de Fluidos y Componentes Hidráulicos

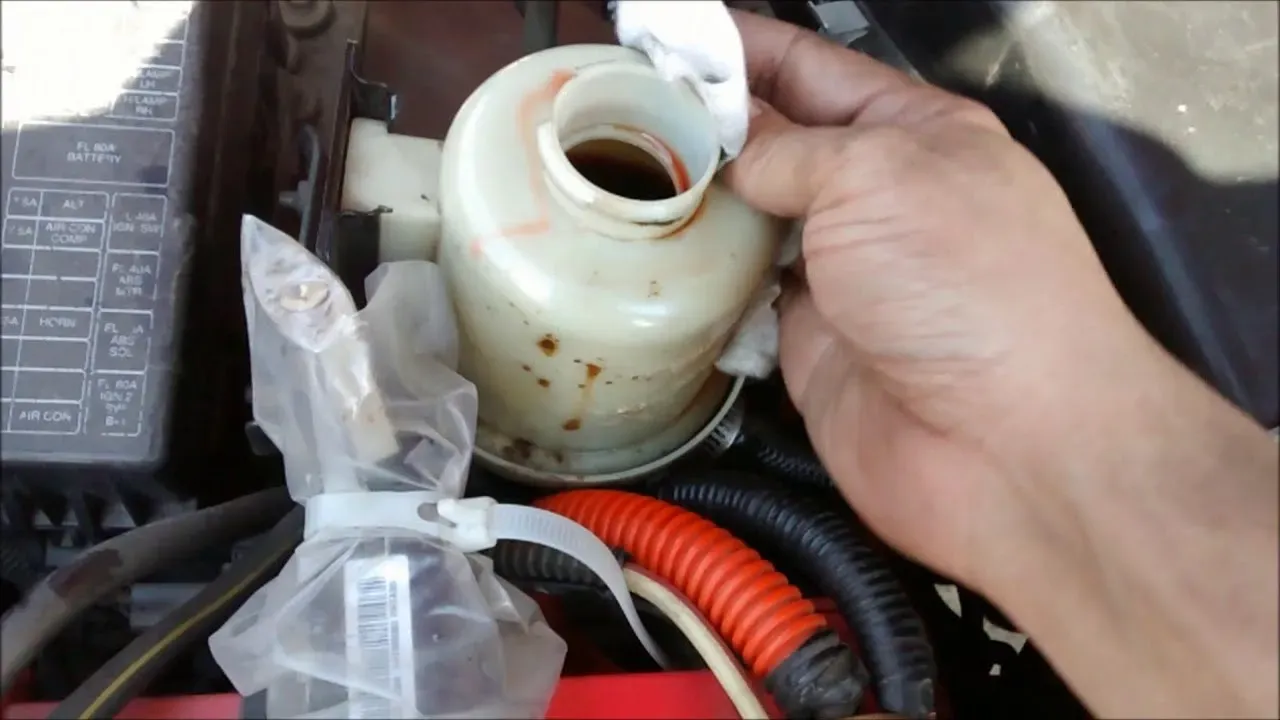

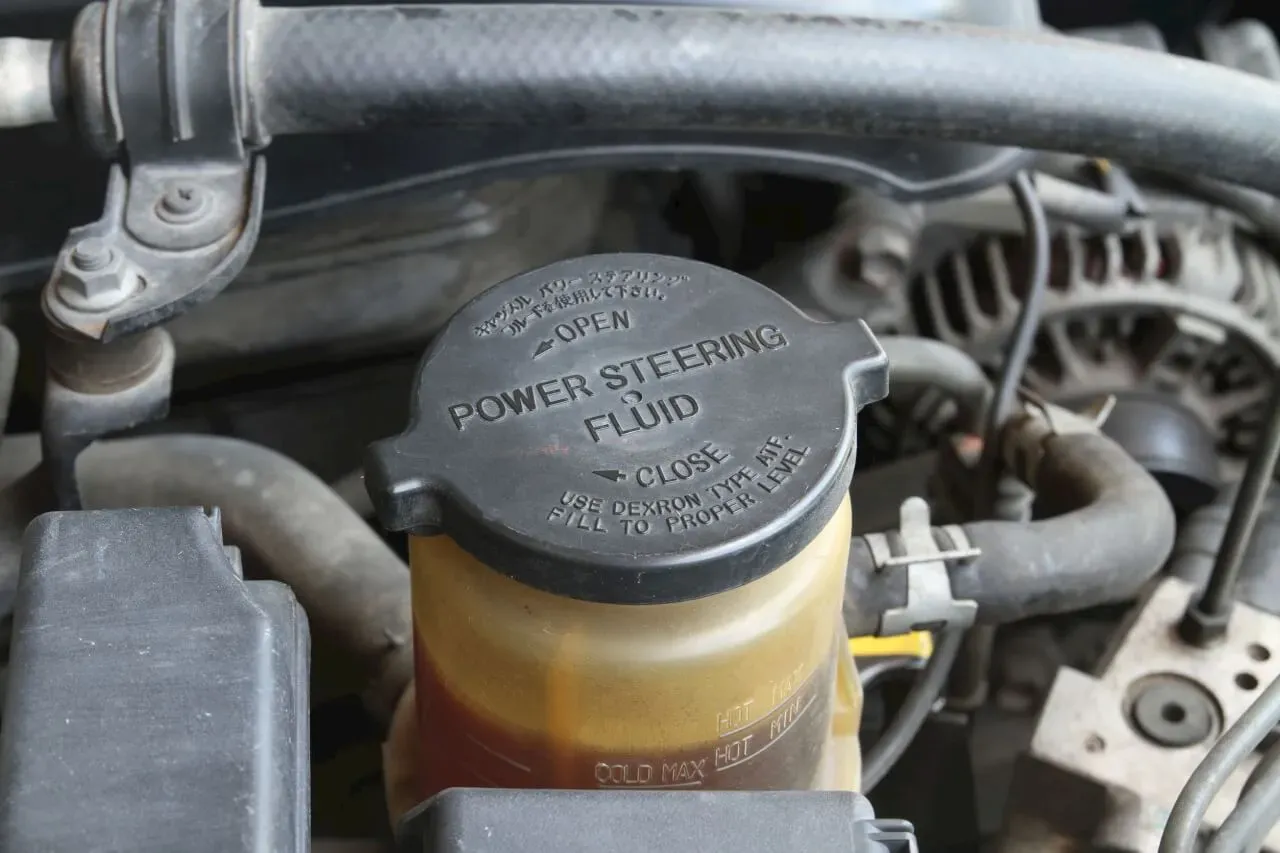

Aplicable solo a HPS y EHPS. Con el motor frío y en superficie nivelada, localice el depósito. Limpie la tapa, destápela y verifique el nivel con la varilla interna. Debe estar entre las marcas MIN y MAX. Observe la condición: fluido oscuro, quemado o con partículas indica contaminación y necesidad de cambio. Inspeccione mangueras, conexiones y la carcasa de la bomba en busca de humedad o goteo activo.
Paso 3: Verificación de la Correa de Servicio (HPS)
Con el motor apagado, inspeccione la correa que acciona la bomba. Busque grietas, bordes deshilachados, brillo excesivo (patinaje) o falta de tensión. Una correa floja producirá un chirrido agudo, especialmente en arranque en frío o al girar el volante a tope.
Paso 4: Pruebas del Sistema Eléctrico y Electrónico
Para EHPS y EPS. Mida el voltaje de la batería con el motor apagado y en ralentí. Un voltaje por debajo del que indica el fabricante de la batería o un alternador defectuoso pueden causar fallos intermitentes en sistemas sensibles como la EPS. Verifique los fusibles relacionados. En EHPS, compruebe la alimentación y tierra del motor de la bomba eléctrica.
Paso 5: Prueba de la Bomba Hidráulica (HPS)
Con el nivel de fluido correcto y sin fugas evidentes, un zumbido que aumenta con las RPM del motor apunta a una bomba desgastada internamente. Una prueba de presión con manómetros especializados es la forma definitiva de diagnosticar su estado, pero requiere herramientas específicas.
Procedimientos de Reparación y Sustitución
Una vez aislado el componente defectuoso, proceda con la reparación siguiendo especificaciones del fabricante.
Sustitución de la Bomba de Dirección Hidráulica
1. Coloque un recipiente para drenar el fluido antiguo. Desconecte las mangueras de la bomba.
2. Afloje la tensión de la correa y retírela de la polea de la bomba.
3. Desmonte la bomba del bloque motor.
4. Instale la bomba nueva con una junta o sellador nuevo. Conecte las mangueras.
5. Instale y tensione la correa nueva según el procedimiento (generalmente con un tensiómetro).
6. Llene con fluido nuevo y purgue el sistema.
Sustitución de una Manguera Hidráulica
Use sólo mangueras de calidad OEM o equivalente. Asegure las conexiones con las abrazaderas especificadas. Un apriete excesivo puede dañar el fitting, uno insuficiente provocará una fuga.
Intervención en Sistemas de Dirección Eléctrica (EPS)
Precaución: La reparación de componentes del EPS (motor, sensor de par, módulo) suele requerir herramientas de diagnóstico especializadas y, en muchos casos, programación o calibración posterior. No es una tarea típica de bricolaje: sustituir el módulo de control EPS, por ejemplo, suele requerir programación con equipo específico. Consulte siempre el manual de servicio.
Purgado del Sistema Hidráulico
Tras cualquier reparación que abra el circuito, es obligatorio eliminar el aire. 1) Con el motor apagado y las ruedas delanteras levantadas, llene el depósito al nivel MAX. 2) Gire el volante lentamente de tope a tope varias veces. Observe burbujas en el depósito. 3) Reponga fluido si baja. 4) Arranque el motor por pocos segundos, apáguelo y repita el giro. 5) Cuando no salgan más burbujas, conduzca el vehículo y realice giros suaves, verificando que no haya ruidos y que la asistencia sea uniforme.
Mantenimiento Preventivo y Buenas Prácticas
La longevidad del sistema depende de hábitos de conducción y mantenimiento.
Para Sistemas Hidráulicos
Revisión del fluido: con regularidad y antes de viajes largos. Cambie el fluido según el intervalo que indique el manual de su vehículo; si no fija uno, pida que lo revisen en cada servicio. El fluido degradado pierde propiedades lubricantes y anticorrosivas.
Evite girar el volante a tope mantenido: sostener la dirección en los topes varios segundos somete a la bomba a máxima presión, lo que genera calor y desgaste.
Inspección de correas (bandas) y mangueras: inclúyalas en las revisiones periódicas. Una correa que se rompe en marcha deja la dirección asistida inoperativa de inmediato.
Para Sistemas Eléctricos (EPS)
Integridad eléctrica: Mantenga la batería y el sistema de carga en óptimo estado. Una descarga profunda puede afectar al módulo de control.
Precauciones en trabajos cercanos: Al desconectar la batería, espere el tiempo indicado en el manual para que los módulos se apaguen completamente. Al realizar trabajos en la columna de dirección, siga los procedimientos de desactivación del airbag para evitar despliegue accidental.
Preguntas Frecuentes
¿Cuál es la diferencia principal entre dirección hidráulica y eléctrica (EPS)?
La dirección hidráulica (HPS) utiliza una bomba mecánica accionada por el motor y fluido a presión para asistir el giro. La dirección eléctrica (EPS o EPAS) emplea un motor eléctrico controlado por una computadora, eliminando la bomba, el fluido y las mangueras. La EPS es más eficiente, ajustable y se integra mejor con los sistemas de seguridad del vehículo.
¿Qué debo hacer si se enciende el testigo de dirección asistida en el tablero?
Según los manuales de propietario consultados, un testigo rojo fijo exige detener el vehículo en condiciones de seguridad lo antes posible y contactar con un servicio técnico autorizado. Conducir con una falla activa en el sistema de dirección puede ser peligroso. Si el testigo es ámbar, indica una advertencia; programe una revisión pronto, pero puede ser seguro conducir con precaución.
¿Cada cuánto se debe cambiar el fluido de la dirección hidráulica?
No existe un intervalo universal: consulte el manual de su vehículo, que es el que manda. Si el fluido se oscurece, huele a quemado o tiene partículas, debe cambiarse, independientemente del kilometraje.
¿Puedo purgar el sistema de dirección hidráulica yo mismo?
Sí, es un procedimiento mecánico factible para un aficionado con herramientas básicas. La clave es realizar los giros de volante con el motor apagado inicialmente para evitar dañar la bomba por cavitación, y ser meticuloso en reponer el fluido hasta que no salga ninguna burbuja de aire del depósito.
¿Una dirección eléctrica (EPS) puede fallar por problemas en la batería?
Sí. El sistema EPS puede demandar mucha corriente al girar y su módulo de control es sensible a las variaciones de voltaje. Una batería débil, terminales corroídos o un alternador defectuoso pueden causar fallos intermitentes, encendido del testigo de advertencia o incluso la activación del modo de seguridad (dirección dura).
¿Por qué la dirección hidráulica jala hacia un lado?
En la mayoría de los casos no es la dirección asistida: suele deberse a la alineación, a una presión de llantas distinta entre lados, a llantas con desgaste desigual o a un freno que se queda pegado. Revise eso primero. Si todo está bien y el auto tira solo cuando el motor está encendido, la válvula de control de la cremallera puede estar asistiendo más hacia un lado; ese diagnóstico corresponde a un taller con manómetros.
¿Por qué vibra el volante en ralentí con dirección hidráulica?
Las causas más habituales son aire en el sistema (burbujas o espuma en el depósito), nivel bajo de fluido, una bomba desgastada o una correa (banda) floja. Revise nivel y fugas, purgue el sistema como se explica arriba y, si el zumbido sigue y aumenta con las revoluciones, sospeche de la bomba.
¿Cómo se prueba el sensor de par de una dirección eléctrica?
Con un escáner que se comunique con el módulo de la dirección: lea los códigos de falla y observe en datos en vivo el valor del sensor de par mientras gira el volante a uno y otro lado; debe cambiar de forma suave y simétrica. Muchos fabricantes exigen calibrar el sensor o el ángulo de dirección tras cambiar piezas, con el procedimiento de su manual de servicio.
