Dibujo de Llantas: La Clave Científica de Seguridad, Agarre y Eficiencia

Descubre cómo el diseño del neumático gestiona el agarre y evita accidentes. Todo lo que debes saber sobre seguridad y rendimiento.

German Mendoza

German Mendoza

— 12 min read
Dibujo de Llantas: La Clave Científica de Seguridad, Agarre y Eficiencia

🔄 Última actualización: 8 de enero de 2026

📋 Contenido del Artículo

Dibujo de Llantas: La Ingeniería que Nos Mantiene en el Camino

En el ámbito automotriz, la discusión suele orbitar alrededor de la potencia, el diseño o la tecnología de infoentretenimiento. Sin embargo, existe un componente fundamental, a menudo subestimado, cuya evolución ha sido constante durante más de un siglo y que constituye el único punto de contacto entre el vehículo y la vía: el neumático. El elemento más visible y crítico dentro de este componente es, sin duda, el dibujo de las llantas. Este no es un simple patrón estético; es el resultado de un complejo proceso de ingeniería destinado a optimizar tres pilares fundamentales: la seguridad, el agarre y la eficiencia.

Imagen ilustrativa mostrando la pequeña área de contacto entre una llanta y el asfalto, comparada con el tamaño de una tarjeta postal.
La huella de contacto de un neumático es sorprendentemente reducida, similar al tamaño de una tarjeta postal. En esta área se gestionan todas las fuerzas de aceleración, frenado y dirección.

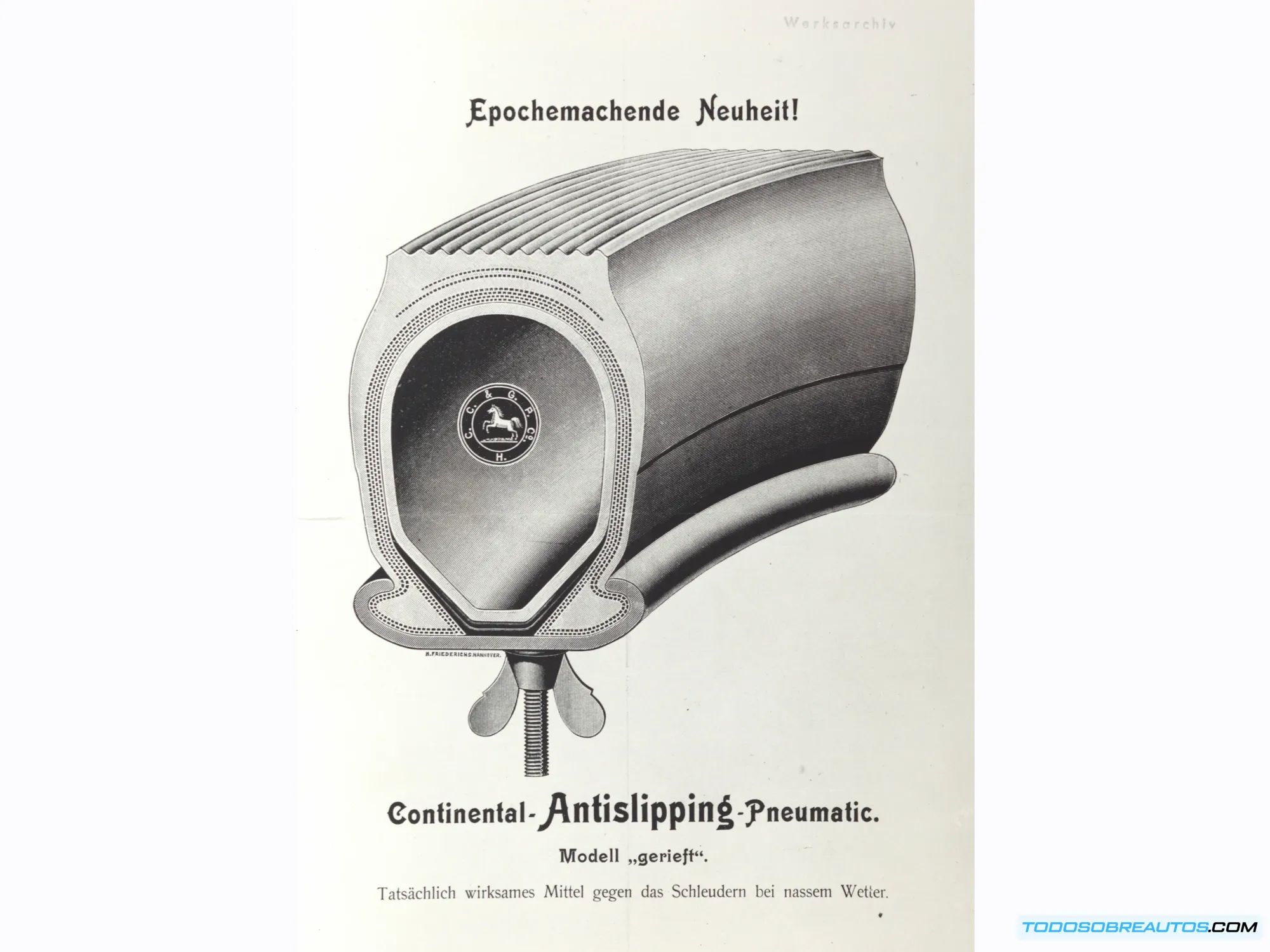

La relevancia histórica de este elemento queda de manifiesto con hitos como el 120 aniversario de la primera llanta para automóvil con grabado en el piso, celebrado por Continental. Lo que comenzó como simples ranuras circunferenciales talladas a mano es hoy un proceso de alta tecnología que involucra diseño digital avanzado y simulaciones por computadora. Felix Hübner, director del departamento de Dibujo, Contorno y Diseño Industrial en Continental Tires, lo resume así: "Al dejar de ser lisas y sin estructura en su zona de contacto con el camino, las llantas pudieron ofrecer significativamente más tracción, agarre y seguridad al conducir". Este avance marcó un punto de inflexión en la movilidad global.

La evolución del diseño de neumáticos está intrínsecamente ligada a la seguridad vial. Comprender la función y la tecnología detrás del dibujo no solo nos permite apreciar su complejidad, sino también tomar decisiones informadas sobre el mantenimiento y la selección de los neumáticos para nuestro vehículo. Para una conducción segura, es crucial entender todos los elementos del vehículo, como se explica en nuestra guía sobre el uso correcto del climatizador, que también influye en la concentración al volante.

La Huella Crítica: Por Qué el Diseño del Dibujo es Determinante

Puede resultar contraintuitivo, pero la superficie total de contacto entre los cuatro neumáticos de un automóvil promedio y el asfalto es aproximadamente del tamaño de una tarjeta postal por rueda. A través de esta área mínima se transmiten todas las fuerzas dinámicas: la potencia del motor para acelerar, la presión sobre el pedal de freno para detenerse y el giro del volante para cambiar de dirección. La eficacia con la que esta pequeña huella interactúa con la superficie define el límite físico del rendimiento y la seguridad del vehículo.

Un neumático liso, sin dibujo alguno, sería prácticamente inoperante fuera de condiciones ideales de sequedad y asfalto perfecto. La fricción por sí sola es insuficiente. El diseño intrincado del dibujo es el sistema que gestiona múltiples variables: evacúa el agua para prevenir el aquaplaning, proporciona agarre en superficies variadas, disipa el calor generado por la fricción, reduce el ruido de rodadura y distribuye las cargas para minimizar el desgaste irregular. Cada canal, cada bloque de goma y cada corte (lamina o sipe) tiene una función específica, diseñada meticulosamente para equilibrar estas propiedades, a menudo contrapuestas.

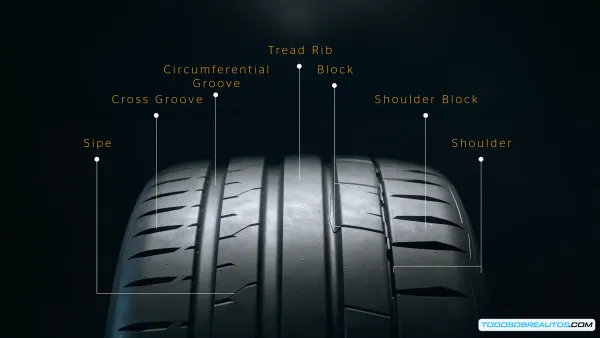

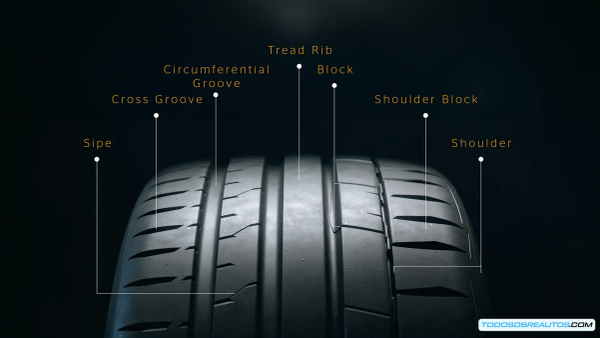

Anatomía de un Dibujo: Componentes y Funciones Específicas

Para evaluar correctamente la importancia del dibujo de las llantas, es esencial conocer su arquitectura. Un neumático moderno es una estructura técnica compuesta por varios elementos clave que trabajan en sinergia.

Bloques de la Banda de Rodadura

Son las secciones elevadas de compuesto de goma que establecen el contacto físico con la carretera. Proporcionan la tracción fundamental para la aceleración, el frenado y el cambio de dirección. Su tamaño, forma, rigidez y disposición influyen directamente en el agarre en seco y mojado, la estabilidad direccional y el nivel de ruido generado. Bloques más grandes y rígidos suelen ofrecer mejor estabilidad en curvas y respuesta, mientras que una segmentación más fina puede mejorar el agarre en frío o en mojado.

Canales o Surcos Principales

Estos son los espacios más anchos y profundos entre los bloques. Su función primordial es hidrodinámica: actuar como conductos para evacuar rápidamente el agua, el barro o la nieve derretida desde el centro de la huella de contacto hacia los laterales y la parte trasera del neumático. La profundidad y el ancho de estos canales son los factores críticos que definen la resistencia al aquaplaning. Un diseño con canales profundos y bien direccionados es fundamental para mantener el contacto en carreteras mojadas, como se recomienda al elegir llantas all-terrain para zonas con lluvia.

Nervaduras

Son franjas continuas formadas por bloques alineados, que recorren circunferencialmente el neumático. Su principal aporte es la estabilidad direccional. Al proporcionar una superficie de contacto más continua y rígida en la dirección de la marcha, mejoran la precisión de la dirección, contribuyen a un rodaje más suave y ayudan a reducir el ruide. Son particularmente relevantes en neumáticos para turismos y de alta velocidad, donde la estabilidad en recta es una prioridad.

Laminillas o Sipes

Estos son cortes finos, estrechos y generalmente transversales, realizados dentro de los bloques del dibujo. A diferencia de los canales, no están siempre abiertos. Su función es dinámica: se abren y flexionan cuando el bloque entra en contacto con la superficie, creando así múltiples bordes de agarre adicionales.

Laminillas (Sipes) en un neumático
Laminillas (Sipes): estos finos cortes en los bloques de la banda de rodadura se abren al contactar con el suelo, generando bordes adicionales que mejoran drásticamente el agarre en superficies mojadas, heladas o con gravilla.

Son componentes vitales en neumáticos de invierno y all-season, ya que incrementan exponencialmente la tracción sobre hielo, nieve compacta y asfalto mojado frío, al permitir que el bloque "muerda" la superficie. Además, al facilitar la flexión del bloque, ayudan a reducir la acumulación de calor y a prevenir patrones de desgaste irregular.

Tipologías de Dibujo: Simétrico, Direccional y Asimétrico

La ingeniería de neumáticos ha desarrollado distintas arquitecturas de dibujo para optimizar el rendimiento según el tipo de vehículo, el estilo de conducción y las condiciones climáticas predominantes. Conocerlas es clave para una elección acertada.

Dibujo Simétrico No Direccional

El patrón es idéntico en ambos lados de la línea central del neumático y no tiene una dirección de rotación preferente. Es el diseño más común y versátil.

  • Características: Diseño uniforme y generalmente de menor complejidad.
  • Ventajas: Permite el montaje en cualquier posición (salvo indicación de lado interno/externo) y ofrece una gran flexibilidad en los patrones de rotación (cruze, X, etc.), facilitando un desgaste uniforme y prolongando la vida útil. Suelen ser más silenciosos y ofrecer una buena resistencia a la rodadura, lo que se traduce en un menor consumo de combustible.
  • Aplicaciones: Neumáticos estándar para turismos, compactos, sedanes y furgonetas de uso intensivo en entornos urbanos y carreteras convencionales. Son una opción universal, práctica y económica.

Dibujo Direccional

Este patrón está diseñado para girar en un solo sentido, indicado por una flecha en el flanco. El clásico dibujo en forma de "V" o "flecha" es su máximo exponente.

  • Características: Canales y bloques orientados para evacuar fluidos desde el centro hacia los laterales y la parte trasera de la huella de manera óptima en una sola dirección de giro.
  • Ventajas: Excelente capacidad de evacuación de agua, otorgando una protección superior contra el aquaplaning. También ofrecen un muy buen rendimiento en nieve o aguanieve y buena estabilidad direccional a altas velocidades.
  • Aplicaciones: Frecuentes en neumáticos de alto rendimiento (deportivos), neumáticos de invierno y muchos modelos all-season de gama media-alta. Requieren un montaje cuidadoso respetando la dirección de rotación y limitan los patrones de rotación (generalmente solo de adelante hacia atrás en el mismo lado del vehículo).

Dibujo Asimétrico

El diseño es diferente entre el lado interior (que suele mirar hacia la carrocería) y el lado exterior del neumático. Es la solución de ingeniería para equilibrar prestaciones contradictorias.

  • Características: El hombro interior típicamente presenta un diseño con más canales y laminillas para maximizar la evacuación de agua. El hombro exterior cuenta con bloques más grandes, sólidos y rígidos para soportar las altas cargas laterales en las curvas.
  • Ventajas: Ofrecen lo mejor de dos mundos: gran agarre y estabilidad en curva en condiciones secas (gracias al hombro externo) y un comportamiento seguro y predecible en mojado (gracias al hombro interno). La distribución de cargas está optimizada para diferentes situaciones de conducción.
  • Aplicaciones: Es el patrón predominante en neumáticos deportivos y de ultra-alto rendimiento, así como en muchos neumáticos para turismos de gama alta y all-season premium. También requieren un montaje específico (lado interno/EXterno) que debe respetarse.

La Ciencia del Agarre y la Resistencia al Rodamiento

El dibujo no solo gestiona el agua; es fundamental para generar agarre. Como se detalla en los recursos técnicos de Michelin, "Una parte de la resistencia al rodamiento provocada por la fricción entre la superficie de la carretera y la llanta da lugar a la tracción, y el agarre es esencial para la seguridad". La tracción es la fuerza necesaria para generar movimiento y controlar el vehículo. Un dibujo con muchos bordes de agarre (proporcionados por bloques segmentados y laminillas) aumenta esta fricción útil, especialmente en condiciones de baja adherencia.

Sin embargo, existe un equilibrio crítico. Una resistencia al rodamiento excesiva, causada por una deformación constante de la goma o un patrón muy agresivo, se traduce en un mayor consumo de energía (y por tanto, de combustible o carga de batería en eléctricos). La ingeniería moderna busca fórmulas de compuesto y diseños de dibujo que minimicen esta resistencia sin comprometer el agarre necesario para la seguridad. Este es uno de los campos de innovación más activos, especialmente con el auge de los vehículos eléctricos, que requieren neumáticos con baja resistencia para maximizar la autonomía, como se analiza en tendencias de movilidad como las alianzas para impulsar la infraestructura de carga.

Cómo Elegir el Dibujo Correcto: Factores Clave

La selección del neumático adecuado va más allá de la medida. El patrón de dibujo debe elegirse en función del uso real del vehículo y el clima.

Para Conducción en Zonas Lluviosas o Húmedas

Prioriza neumáticos con un diseño direccional o asimétrico con canales profundos y rectos. La capacidad de evacuar grandes volúmenes de agua rápidamente es primordial. Busca también indicadores de rendimiento en mojado en las etiquetas europeas.

Para Terreno Irregular o uso All-Terrain

Si tu conducción incluye caminos de tierra, grava o superficies irregulares, necesitas un dibujo con bloques grandes y espaciados, y flancos reforzados. Como se indica en guías especializadas, para "terreno irregular o rocoso: opta por llantas con refuerzos laterales y materiales resistentes a cortes y golpes". Marcas como BFGoodrich son referentes en este segmento por su durabilidad. El diseño suele ser simétrico o asimétrico, pero con una filosofía orientada a la autolimpieza y resistencia a impactos.

Para Climas Fríos o con Nieve

El dibujo debe ser específico. Busca el símbolo 3PMSF (Three Peak Mountain Snowflake) o el marcaje M+S (Mud & Snow). Estos neumáticos tienen una densidad de laminillas muy alta y un compuesto de goma que permanece flexible a bajas temperaturas. Los diseños direccionales son muy comunes en esta categoría por su eficacia para evacuar nieve derretida y aguanieve.

Para Maximizar la Eficiencia y la Autonomía

En vehículos convencionales o, especialmente, en eléctricos e híbridos, los neumáticos con dibujo simétrico de baja resistencia a la rodamiento son la elección. Suelen tener nervaduras más continuas y un diseño que minimiza la deformación y la fricción parásita. Este aspecto es crucial en el contexto normativo actual, donde la eficiencia es clave, como se debate en el análisis sobre la transición hacia vehículos de bajas emisiones.

Mantenimiento y Señales de Alerta en el Dibujo

Un dibujo en perfecto estado es sinónimo de seguridad. Su degradación anula todas las ventajas de su diseño.

  • Profundidad Legal y de Seguridad: El límite legal mínimo en la mayoría de países, incluidos España y México, es de 1.6 mm de profundidad en los surcos principales. Sin embargo, desde un punto de vista de seguridad, el rendimiento en mojado se degrada significativamente por debajo de los 3 mm. Se recomienda cambiar los neumáticos al alcanzar esta última cifra.
  • Desgaste Irregular: Un desgaste excesivo en los hombros (exterior o interior) indica problemas de alineación o presión inadecuada. Un desgaste central excesivo suele deberse a una sobre-inflación crónica. Estos patrones anómalos reducen la superficie útil de contacto y comprometen el agarre.
  • Cortes, Abultamientos o Daños: Cualquier daño físico en la banda de rodadura o los flancos puede debilitar la estructura interna del neumático, representando un riesgo grave de reventón. La inspección visual periódica es fundamental.

La tecnología avanza hacia indicadores de desgaste más precisos, integrados en el propio dibujo. Muchos neumáticos premium cuentan con indicadores de desgaste (TWI) que, cuando quedan a ras con la superficie de los bloques, señalan que se ha alcanzado el límite legal. Mantener los neumáticos en buen estado es parte de un mantenimiento responsable, similar a entender las normativas que afectan a tu vehículo a largo plazo.

El Futuro del Dibujo: Materiales Inteligentes y Personalización

La innovación en el diseño del dibujo no se detiene. Las tendencias apuntan hacia:

  • Compuestos Inteligentes: Gomas que modifican su dureza en función de la temperatura o que incorporan sílice para mejorar el agarre en mojado sin penalizar la resistencia.
  • Diseño Generativo: Uso de inteligencia artificial y algoritmos para crear patrones de dibujo óptimos que equilibren decenas de variables simultáneamente, algo que supera la capacidad de diseño tradicional.
  • Sostenibilidad: Desarrollo de neumáticos con materiales renovables y diseños que minimicen la resistencia al rodamiento para reducir el consumo de recursos, un tema alineado con sistemas de medición de impacto ambiental como el Hermes5G para flotas.
  • Conectividad: Sensores integrados en la propia banda de rodadura para monitorizar en tiempo real la temperatura, presión y desgaste, enviando datos al conductor o a sistemas de gestión de flotas.

El dibujo de las llantas es, en definitiva, la interfaz donde la ingeniería del vehículo se encuentra con la realidad del camino. Su diseño es un ejercicio de equilibrio científico entre fuerzas contrapuestas, cuyo objetivo final es inalterable desde hace 120 años: garantizar que ese pequeño parche de goma, del tamaño de una tarjeta postal, mantenga el control en tus manos en cada curva, bajo cada gota de lluvia y en cada frenada de emergencia. Su correcta elección y mantenimiento no es un detalle, es una responsabilidad de seguridad activa.

Preguntas Frecuentes

En la mayoría de los países, incluidos España y México, la profundidad mínima legal de los surcos principales es de 1.6 milímetros. No obstante, para mantener un nivel de seguridad óptimo, especialmente en condiciones de lluvia, se recomienda sustituir los neumáticos cuando la profundidad alcance los 3 mm. Por debajo de este valor, la capacidad de evacuación de agua y el agarre en mojado se reducen drásticamente.

¿Qué diferencia hay entre un dibujo direccional y uno asimétrico?

La diferencia principal radica en su diseño y aplicación. Un dibujo direccional (en forma de V) está optimizado para girar en una sola dirección, ofreciendo una excelente evacuación de agua y buen rendimiento en nieve, pero limita los patrones de rotación. Un dibujo asimétrico tiene dos diseños distintos en su mitad interna y externa: la interna prioriza evacuar agua, y la externa proporciona agarre y estabilidad en curvas en seco. Ofrece un rendimiento equilibrado pero también requiere un montaje específico (lado interno/externo).

¿Qué son las laminillas (sipes) y para qué sirven?

Las laminillas o sipes son pequeños cortes transversales realizados en los bloques de la banda de rodadura. Su función es crear bordes de agarre adicionales que se activan cuando el neumático se deforma al contactar con el suelo. Son especialmente cruciales en neumáticos de invierno y all-season, ya que mejoran significativamente la tracción sobre superficies mojadas, heladas o con nieve, permitiendo que la goma "muerda" la superficie. También ayudan a disipar calor y reducir el desgaste irregular.

¿Cómo afecta el dibujo de la llanta al consumo de combustible?

El dibujo influye directamente a través de la resistencia al rodamiento. Un diseño con muchas laminillas y bloques muy segmentados, ideal para agarre en invierno, genera mayor fricción y deformación, aumentando ligeramente el consumo. Por el contrario, los neumáticos con dibujos simétricos de nervaduras continuas y menos segmentación (típicos de neumáticos "ecológicos") minimizan esta resistencia, reduciendo el esfuerzo del motor y, por tanto, el consumo de combustible o aumentando la autonomía en vehículos eléctricos.

¿Necesito neumáticos con dibujo específico si solo conduzco en ciudad?

Para un uso principalmente urbano y en carretera seca, los neumáticos con dibujo simétrico o asimétrico estándar son una excelente opción. Ofrecen un buen equilibrio entre durabilidad, confort acústico, resistencia a la rodamiento (eficiencia) y agarre en condiciones normales. Si vives en una zona con inviernos muy lluviosos o húmedos, considerar un neumático all-season con buen dibujo de evacuación de agua o, en caso de heladas frecuentes, uno de invierno con el símbolo 3PMSF, sería lo más seguro.
